sábado, 23 de septiembre de 2017

FUGAS DE ENERGÍA ELÉCTRICA

FUGAS DE ENERGÍA ELÉCTRICA

Este problema se presenta en casi todos los sistemas eléctricos, comerciales, industriales y en las instalaciones eléctricas residenciales.  Sus efectos pueden ser fatales no sólo para la instalación sino para la vida de los usuarios.

El fenómeno eléctrico conocido como fuga de energía eléctrica es más común de lo que puedes pensar.  Muchos hogares tienen este problema en sus instalaciones eléctricas y no lo saben; puede ser la causa de elevados costos de consumo eléctrico, sobre todo cuando la mayor parte del día los usuarios no se encuentran en casa.

Una fuga de energía eléctrica ocurre cuando la electricidad sale de la ruta normal de conducción hacia otro elemento del sistema eléctrico debido, en ocasiones, al daño que sufren los aislamientos durante la instalación o bien a la reducción de la separación entre una parte conductora y otra energizada.  Por ejemplo, cuando un conductor con su forro aislante dañado hace contacto con una caja metálica, esto además de ocasionar una degradación mayor en el aislamiento, también contribuye al consumo de energía que se desperdicia en calentamiento e incrementa el pago en el recibo de energía eléctrica.

El Código de Instalaciones Eléctricas de Nicaragua indica que las instalaciones eléctricas deben protegerse contra corrientes de falla a tierra, la cual puede ser un tipo de fuga de energía eléctrica.


Instalaciones eléctricas residenciales - Contacto GFCI

Una de las fallas más temidas es el cortocircuito; cuando éste ocurre, los interruptores automáticos -si los hubiera- se activarán al incrementar de manera súbita la temperatura en el circuito, abriendo el circuito rápidamente para cortar el suministro de energía. Pero existe otra falla, conocida como "arco eléctrico", que en su origen, comportamiento y efecto, es muy similar a la fuga de energía eléctrica: cuando ocurre un arco eléctrico, desde el cable de fase se genera una derivación de corriente hacia otro elemento, que puede no llegar a tener las características de un contacto pleno que termine en un cortocircuito, es decir, es probable que los interruptores automáticos convencionales no detectan la falla y la fuga de energía esté generando por años hasta que ocasione un desperfecto o, peor aún, un accidente.
Instalaciones eléctricas residenciales - Enchufe dañado

Aunque existen interruptores automáticos diseñados específicamente para proteger sobre todo a la integridad del usuario, muchas veces no son conocidas por ellos mismos y es donde el electricista preparado entra para asesorar a su cliente y mencionarle la importancia de hacer una inspección cada determinado tiempo.

Este fenómeno puede identificarse mediante pruebas que seguramente ya conoces, como por ejemplo desconectar todas las cargas de sistema eléctrico y verificar en el medidor que no presente lecturas de consumo; lo anterior con los antiguos medidores de disco, actualmente los medidores digitales no presentan en la pantalla mediciones continuas por lo que hacer la prueba mencionada anteriormente no tendrá mucho éxito.

Para realizar esta prueba con medidores digitales, lo más conveniente es utilizar un multímetro de gancho, este te dará una medición confiable y será posible determinar si existe un consumo anormal en el sistema eléctrico para posteriormente iniciar la revisión de los circuitos individuales hasta identificar la ubicación de la falla.

Una recomendación que no se debe dejar pasar es que si la medición de corriente de fuga es pequeña, por ejemplo, del orden de los miliamperes, no se debe subestimar, ya que es suficiente para ocasionar un consumo de energía pequeño pero constante, o en el peor de los casos una electrocución y la muerte.

Dado lo anterior es sumamente importante que conozcas todas las opciones que existen en el mercado, incluso debes saber que existen dispositivos para instalación en panel y tipo contacto que protegen al usuario de fugas de corriente y adicionalmente ofrecen la protección por falla de arco que puedes instalar con pocas modificaciones al sistema eléctrico.

Se puede decir que la falla de arco es uno de los fenómenos más comunes en las viviendas  y las personas viven con ello en lugares como cocinas y cuartos de lavado.  Recordemos que la electricidad combinada con agua es sumamente peligrosa.  Aunque estos lugares son los más comunes, no son los únicos ya que en casas de dimensiones mayores es posible encontrar desde piscinas en el exterior o interior, chapoteaderos, jacuzzis o áreas destinadas para albercas inflables que además quedan expuestas a niños.

En áreas donde existen albercas, estanques o fuentes se deben acondicionar e instalar dispositivos adecuados, por ejemplo, para albercas permanentes los circuitos derivados para motores asociados se deben instalar en tubo conduit metálico pesado, tubo conduit metálico semipesado, tubo conduit rígido de PVC, tubo conduit reforzado de resina termofija, cable del tipo MC apropiado para el lugar, o tubería conduit de polietileno de alta densidad con resistencia a rayos UV soportada y fijada de tal forma que no permita desplazamientos en ninguna dirección.

Lo   anterior   para   reducir  el riesgo de contacto y evitar una fuga de energía eléctrica que pueda resultar en la electrocución de los usuarios.  No está por demás recalcar que las salidas que alimentan motores de bombas para albercas conectadas a un circuito derivado de una fase, de 120 a 240 volts, de 15 ó 20 amperes, se deberán proveer con interruptores de circuito contra fallas a tierra (GFCI) tipo contacto o directamente conectado, para protección de las personas.

Las corrientes de fuga se generan en los lugares menos pensados, desde las cajas de salida para contactos, el centro de carga, las salidas para alumbrado hasta los dispositivos tales como interruptores, contactos e incluso dentro de las canalizaciones.  Por ello es recomendable utilizar canalizaciones que por principio de cuentas no dañen los forros de los conductores en la instalación así como cajas de salida para contactos y de alumbrado de materiales aislantes.

Instalaciones eléctricas residenciales - Conductor eléctrico con aislamiento dañado

Por otro lado, para evitar posibles corrientes de fuga en el interior de unidades de vivienda, sobretodo que puedan derivarse a tierra a través de un usuario, se deben respetar los métodos de cableado reconocidos en el Código de Instalaciones Eléctricas de Nicaragua y que el conductor de puesta a tierra de equipos sea desnudo cuando va tendido en un ensamble de cables, pero debe estar encerrado dentro del recubrimiento externo del ensamble de cables. Es importante ser muy cuidadoso al cablear la instalación eléctrica, ya que -como se mencionó anteriormente- existe el riesgo de dañar los forros de los conductores y en el mejor de los casos solamente generar consumos adicionales.


QUÉ ES Y PARA QUE SE USA UN TOMACORRIENTE GFCI?


QUÉ ES Y PARA QUE SE USA UN TOMACORRIENTE GFCI?
El Tomacorrientes o Contacto con interruptor de circuito por falla a tierra (GFCI) protege contra los choques eléctricos causados por un electrodoméstico averiado, o por una extensión con cable o enchufe gastado. Es sensible a cambios mínimos en el flujo de corriente y puede cortar el suministro de energía eléctrica a una velocidad de 1/40 de segundo.
En Nicaragua, los GFCI son requeridos como obligatorios en baños, cocinas, garajes, en sitios estrechos con acceso a instalaciones de plomería o eléctricas, en sótanos no terminados y en contactos ubicados en el exterior. La mayoría usa terminales de tornillos estándar para su conexión, pero algunos vienen con cables pre-instalados que son unidos con conectores de cable. Debido a que su tamaño es más grande que un tomacorriente o contacto estándar, las cajas pequeñas de los mismos quizás deban ser reemplazadas por otras más espaciosas.
Un contacto o tomacorriente GFCI puede ser instalado para protegerse a sí mismo (una sola localización), o para proteger varios de los contactos, interruptores y aparatos a partir del GFCI hasta el final del circuito (en múltiples lugares).
En un contacto duplex GFCI instalado para la protección de una sola localización (mostrado desde la parte trasera) los cables de fase y neutro se deben conectar únicamente a los terminales de tornillo correspondientes, marcados como LINE (LÍNEA). Se pueden conectar con la configuración tanto de final como de mitad de circuito.
Un contacto duplex GFCI instalado para la protección de múltiples sitios tiene un juego de cables de fase y neutros conectados a un par de terminales de tornillo en LINEA (LINE), y el otro juego conectado al par de terminales de tornillos en CARGA (LOAD). Sólo se puede conectar con la configuración de mitad del circuito.
Debido a su alta sensibilidad, es más efectivo instalarlo para proteger una sola localización. Mientras más contactos proteja, hay más posibilidad de "saltos fantasma" y cortes de energía, ya que pueden ocurrir pequeñas fluctuaciones en el flujo de corriente. Por eso no se recomienda proteger más de 4 contactos estándar a partir de un contacto GFCI.


CONTACTOS O TOMACORRIENTES CON TIERRA AISLADA PARA PROTEGER EQUIPOS

CONTACTOS O TOMACORRIENTES CON TIERRA AISLADA PARA PROTEGER EQUIPOS

Un contacto o tomacorriente con tierra aislada es simplemente un dispositivo instalado que no comparte una ruta a tierra en común con el resto del sistema eléctrico, es decir, no comparte la misma conexión con el cable del neutro ni con cable de fase. El cable conectado al tornillo a tierra en el contacto o tomacorriente con tierra aislada va directamente de regreso a la barra a tierra en el panel. El contacto o tomacorriente, se encuentra aislado para que no vaya a tierra a través de la caja misma, y es imperativo que el cable a tierra se encuentre bien aislado, con forro termoplástico de color verde.

La tierra aislada tiene la capacidad de reducir significativamente la posibilidad de ruido electromagnético desde la ruta a tierra en común. Por ello, cuando se trata de proteger equipo de cómputo, seleccionar el correcto sistema de tierra y el correcto dispositivo de cableado (aquellos que aíslan completamente el circuito de tierra de las señales transitorias que pueden ser creadas por otras fuentes de "ruido") te proporcionará la protección que necesitas para tu equipo e información.

En un dispositivo con tierra aislada esto es diferente, ya que los contactos o tomacorrientes de puesta a tierra están unidos directamente a la entrada de servicio del sistema de puesta a tierra ubicada en el centro de carga o panel eléctrico de la instalación.

En las instalaciones eléctricas residenciales es cada vez más común la necesidad de considerar salidas eléctricas para equipos de cómputo. Un circuito o tomacorriente con tierra aislada da más protección a los equipos de cómputo que sólo contar con un supresor de picos estándar. Además, el ruido electromagnético puede interferir con el funcionamiento adecuado del sistema sensitivo de audio y vídeo causando un "uhmm" audible y una imagen pobre.

Si tiene un sistema de vídeo de alta calidad en su hogar, los contactos o tomacorriente con tierra aislada son una buena idea para asegurar una imagen y sonido de máxima calidad.


3 TIPOS DE APAGADORES DE PARED


3 TIPOS DE APAGADORES DE PARED

En general, hay tres clases de apagadores de pared utilizados en las instalaciones eléctricas residenciales. Cuando se trata de reparar o reemplazar un interruptor, es importante identificar su tipo. Puede identificar la clase de apagadores contando el número de terminales de tornillo:

Los apagadores de polaridad sencilla tienen dos terminales de tornillo y son usados para controlar un juego de luces en un lugar.

Los apagadores de tres vías tienen tres tornillos, sirven para controlar un juego de luces en dos diferentes lugares y siempre son instalados en pares.

Los apagadores de cuatro vías tienen cuatro tornillos y son usados en combinación con un par de apagadores de tres vías para controlar juegos de luces de tres o más localizaciones.

La mayoría de los apagadores se fabrican en material termoplástico, pero algunos son fabricados con cuerpo de metal; en esos casos los apagadores incluyen un terminal de tornillo a tierra el cual es identificado por su color verde.

Cuando reemplaces un apagador, escoge uno que tenga el mismo número de terminales como el antiguo. La ubicación de los tornillos varía según el fabricante pero no afecta su funcionamiento.


En lo posible, conecta apagadores usando terminales de tornillo en lugar de usar conectores de presión. Algunos apagadores especiales tienen cables conectores en lugar de terminales de tornillo y son conectados a los circuitos por medio de esos cables.

PRESTA ATENCIÓN A LOS APARATOS QUE TIENES ENCHUFADOS EN TU CASA


PRESTA ATENCIÓN A LOS APARATOS QUE TIENES ENCHUFADOS EN TU CASA

Una manera de hacer un pequeño aporte, que a la larga redundará en un beneficio enorme para el planeta consiste en vigilar el uso que le damos a determinados artefactos eléctricos que consumen energía casi de manera desapercibida.

Y no sólo la contribución será para el medio ambiente, sino también para nuestro bolsillo, porque aunque no lo pensemos, estos electrodomésticos consumen aún si ser utilizados y sólo por el hecho de estar enchufados, una cantidad de energía que al final suma en nuestra factura de luz.

¿Cuáles son estos aparatos?

-Las computadoras de escritorio se usan durante muchas horas y rara vez las desenchufamos, a menos que vayamos a realizar algún tipo de reparación o limpieza.

Estos equipos sufren un desgaste que apenas se percibe y al mismo tiempo consumen energía que estamos pagando sin darnos cuenta.

El consumo de una computadora enchufada, aún estando apagada, equivale a 4 bombillos encendidos durante todo el día.

¡Desenchufa la PC!

-Los videojuegos también representan un consumo que apenas se percibe.

Es imperioso explicar a los niños que después de utilizarla, lo más conveniente es desenchufarla ya que puede consumir hasta 1w por hora.

Es una buena oportunidad para explicar a los niños la importancia de ahorrar energía y los beneficios que esto implica.

-El equipo de sonido también consume energía cuando no se está utilizando.

¿Viste ese panel de luz que permanentemente parpadea?

Bien, el consumo puede ascender a 14.4w por hora.

¡Elimina este consumo!

-Usar la laptop antes de irnos a dormir es algo muy habitual y dejarla enchufada hasta el día siguiente también es algo que solemos hacer, aún sin darnos cuenta.

Por más que la apaguemos, la dejemos en modo suspensión o cerremos la tapa, el consumo sigue su curso y puede llegar a 15w por hora.

No lo olvides:

desconecta el enchufe de la laptop.

-El teléfono inalámbrico es algo que siempre debemos tener conectado a la energía eléctrica porque de eso depende su uso, pero si sabes que vas a estar ausente durante mucho tiempo, podrías evaluar el desconectarlo para ahorrar este consumo innecesario.

-Sabemos que el microondas es uno de esos aparatos que más energía consume, pero aún apagado, puede consumir hasta 3w por hora.

-Los televisores de última generación tienen incorporadas un montón de funciones que los hacen versátiles y funcionales, pero es imperioso saber que cada una de estas ventajas que presentan se corresponden con un consumo adicional de energía aún estando apagados. Desenchúfalos y ahora hasta 3w por hora.

-¿Sabías que el cargador del celular consume energía aún cuando no está cargando tu celular?

El consumo de este aparatito tan pequeño pasa totalmente inadvertido y nunca nos detenemos a pensar la cantidad de horas que está enchufado.

Cuando completes la carga, desenchúfalo.

-Aunque hayas apagado el televisor e incluso lo hayas desenchufado, son muy pocos los que apagan el decodificador.

Este aparatito puede seguir transmitiendo señal aún cuando ya no estés mirando la televisión.

No olvides apagarlo y desenchufarlo.

-La cafetera no es algo que usemos durante horas, porque una vez que terminamos de preparar el café ya no es necesario tenerla enchufada y consumiendo energía.

Puede consumir hasta 1w por hora.

Piensa en la importancia de tomar todos estos consejos en consideración y que al mismo tiempo todos lo hagamos para poder logar un beneficio para el planeta y para las generaciones que vienen.


3 DISPOSITIVOS DE PROTECCIÓN QUE DEBEN EXISTIR EN TODA INSTALACIÓN ELÉCTRICA RESIDENCIAL


3 DISPOSITIVOS DE PROTECCIÓN QUE DEBEN EXISTIR EN TODA INSTALACIÓN ELÉCTRICA RESIDENCIAL

Los equipos de protección eléctrica como el centro de carga forma parte integral del hogar. Lo anterior es lo primero en lo que se fija el usuario. Ahora, podemos fácilmente decidir si un equipo luce atractivo, pero ¿cómo podemos saber si un equipo es realmente útil?
Cuando diseñamos una instalación eléctrica residencial, consideramos la protección termomagnética como el elemento más importante en un centro de carga. Sin embargo, en la actualidad debemos tomar en cuenta que en el uso de la energía eléctrica intervienen seres humanos y equipos tecnológicamente avanzados a quienes debemos proteger de fenómenos más complejos que un corto circuito, como por ejemplo una electrocución, ahí viene la verdadera funcionalidad de un equipo.

Es por lo anterior que varios fabricantes han desarrollado interruptores termomagnéticos con protección de falla a tierra (GFCI por sus siglas en inglés). Estos se instalan en el centro de carga brindando el beneficio de proteger todo el circuito eléctrico tanto de cortos circuitos como de sobrecorrientes y electrocuciones.
Además de la protección de la instalación y de las personas, también debemos pensar en la protección de los equipos. Al día de hoy, más del 50% de la población utiliza internet y de ellos el 74% tiene al menos un medio de conexión a la red. Estos medios pueden ir desde una computadora de escritorio hasta un smartphone. Sabemos entonces que el número de equipos o aparatos electrónicos ha aumentado en forma exponencial por lo cual la pregunta obligada es, ¿cuántos de estos usuarios son tus clientes? Si tu respuesta es la gran mayoría, te tengo buenas noticias pues existen los supresores de picos de voltaje para instalar en el centro de carga. ¿Pero eso qué significa? significa seguridad. Dicho módulo protegerá los equipos electrónicos de tus clientes y te dará un valor agregado, valor que recomendará tu trabajo.

Toda instalación eléctrica residencial debe contar con estos tres tipos de dispositivos de protección para garantizar la seguridad total tanto para la instalación, como para las personas y sus bienes materiales.


¿QUE ES EL CENTRO DE CARGA DE UNA INSTALACIÓN ELÉCTRICA (PANEL ELÉCTRICO)?

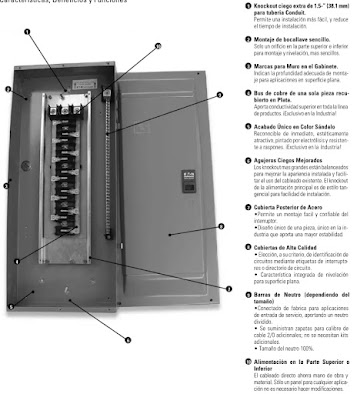

¿QUE ES EL CENTRO DE CARGA DE UNA INSTALACIÓN ELÉCTRICA (PANEL ELÉCTRICO)?

Las instalaciones eléctricas residenciales de cada vivienda tiene un panel principal de servicio llamado "centro de carga" que distribuye la energía eléctrica a varios circuitos individuales, llamados "circuitos derivados". Por lo general, el panel se ubica en el sótano, en el garaje, o en el área de servicios y se le puede identificar por su cubierta de metal.

Antes de hacer alguna reparación al sistema eléctrico, debe desconectar la energía del circuito correcto en el centro de carga. El panel debe estar etiquetado para poder localizar los circuitos derivados con facilidad.

En adición al centro de carga, el sistema eléctrico puede tener sub-paneles o tablero secundario que controlan algunos de los circuitos de la vivienda. Un tablero secundario tiene sus propios interruptores automáticos y se instala para controlar circuitos agregados a un sistema de instalaciones ya existente.

El sub-panel es similar al panel principal, pero de menor tamaño. Puede encontrarse cerca al panel principal o en el área donde sirve los nuevos circuitos. Los garajes y sótanos que han sido modernizados a menudo tienen su propio sub-panel. Si tu vivienda tiene un sub-panel, comprueba que los circuitos estén bien identificados con etiquetas.

Cuando trabajes con fusibles o interruptores automáticos, asegúrate que el área alrededor del centro de carga esté seca. Nunca remuevas la cubierta protectora del panel. Después de desconectar el circuito para hacer alguna reparación eléctrica, recuerda siempre hacer la prueba de electricidad al circuito con un detector de voltaje antes de tocar la punta de los cables.

El centro de carga es el corazón de tu instalación eléctrica. A medida que la demanda por energía en las viviendas se ha incrementado, los centros de carga también han crecido en capacidad.


¿PARA QUÉ SIRVE EL CABLE Y VARILLA DE PUESTA A TIERRA?


¿PARA QUÉ SIRVE EL CABLE Y VARILLA DE PUESTA A TIERRA?

Aquí te describimos como hacer la instalación.

El cable y varilla de puesta a tierra provee una ruta adicional de retorno para la corriente eléctrica y actúa como una herramienta de seguridad. El cable está diseñado para conducir electricidad si la corriente intenta regresar al centro de carga por otra ruta diferente al cable neutro, lo cual ocasiona un problema de cortocircuito.

Un corto circuito conlleva un riesgo peligroso. Sí una caja eléctrica, una herramienta o un aparato electrodoméstico entran en cortocircuito y es tocado por una persona, la corriente podría intentar regresar a su fuente a través del cuerpo de esa persona y electrizarla.

Sin embargo, la corriente eléctrica siempre busca regresar a su fuente a lo largo del camino más fácil. Un cable a tierra provee la ruta más fácil y segura para el regreso de la corriente, Si una persona toca una herramienta, una caja eléctrica, o un aparato electrodoméstico que tiene instalado un cable a tierra en forma correcta, cualquier posibilidad de recibir un choque eléctrico mortal se verá reducida.

Instale la varilla en un lugar cerca del panel eléctrico.

Las varillas de tierra deben instalarse en el suelo en el exterior, en un lugar donde se puedan clavar a 8 pies (2,44 m) de profundidad en el suelo. No hay ningún requisito sobre qué tan cerca o lejos de un edificio deben ir, pero asegúrese de elegir un lugar al que sea conveniente llegar y donde tenga espacio para usar herramientas para clavar la varilla en el suelo.

Si una varilla de conexión a tierra está demasiado cerca de los cimientos de un edificio, podría interferir con ella. Debido a esto, es mejor mantenerlo al menos a 2 pies (0,61 m) del costado del edificio (deseable).

Planifique la ruta del conductor del electrodo de puesta a tierra.

Una vez que una varilla de tierra se clava en el suelo, deberá conectarse al panel eléctrico en el interior.  Esto se hace con un cable llamado conductor del electrodo de puesta a tierra. Es importante tener en cuenta su ruta al elegir un lugar para la varilla de tierra.  Asegúrese de que el cable de conexión a tierra se pueda enrutar fácilmente al panel desde donde se coloca la varilla de conexión a tierra.

Si tiene una idea de dónde le gustaría hacer un agujero en su edificio para introducir el conductor, elija un lugar cercano para la varilla de conexión a tierra.

Evite lugares donde el suelo sea mayoritariamente rocoso o muy compactado.

Debido a que tienes que clavar la caña a 8 pies (2,4 m) en el suelo, debes evitar las áreas que sean excesivamente rocosas. Si bien no siempre podrá evitar las rocas o saber que están allí, evite elegir un área que sepa que está llena de rocas.

Compre una varilla de puesta a tierra aprobada.

Las varillas de puesta a tierra deben estar hechas de metales conductores específicos y deben tener una longitud y un ancho específicos. Debido a esto, es mejor comprar una varilla que esté hecha específicamente para este uso.  La mayoría de las ferreterías y tiendas tienen varillas de puesta a tierra aprobadas.
  • Las varillas de puesta a tierra suelen estar hechas de cobre porque son duraderas y un conductor fuerte o acero con recubrimiento de cobre de 2 mm.
  • Las varillas de tierra deben tener al menos 8 pies (2,44 m) de largo.  Deben tener al menos 1/2 pulgada (1,3 cm) de ancho o deben tener al menos 5/8 pulgadas (1,6 cm) de ancho.

Clava la varilla en el suelo.

Con su martillo, taladro o herramienta de perforación, introduzca gradualmente la varilla verticalmente en el suelo. Necesitas clavar tu varilla hasta el fondo del suelo. El código eléctrico establece que debe tener 2,44 m (8 pies) de contacto con el suelo, por lo que debe enterrarlo hasta el fondo.
  • Clavar una varilla de tierra en el suelo puede llevar mucho tiempo y puede ser un trabajo difícil.  Si puede encontrar a alguien que se turne para manejar la varilla, será mucho más fácil el trabajo.
  • Algunos inspectores eléctricos le permitirán dejar de 2,5 a 5,1 cm (1 a 2 pulgadas) sobresaliendo del suelo.  Sin embargo, algunos quieren que todo esté cubierto de tierra.

Tire del conductor hasta la varilla de puesta a tierra.

Una vez que la varilla de conexión a tierra se ha clavado en el suelo, debe conectarla al sistema eléctrico del edificio. Tire del conductor de puesta a tierra hasta la parte superior de la varilla de puesta a tierra, asegurándose de que sea lo suficientemente largo para hacer una conexión permanente entre ellos.
  • Déle al conductor o cable de puesta a tierra un poco de holgura, para que no esté muy apretado donde se conecta con la varilla de puesta a tierra.  Esto asegurará que si se golpea o empuja, no se saldrá de la varilla de conexión a tierra.
  • Si el conductor de conexión a tierra tiene cubierta, se debe pelar 1/2 pulgada (1,3 cm) o lo necesario, dejando al descubierto el cable.

Sujete el conductor del electrodo de conexión a tierra a la varilla de conexión a tierra.

Hay abrazaderas específicas que se utilizan para conectar conductores de puesta a tierra a varillas de puesta a tierra. Necesitará 1 abrazadera. Coloque el extremo del conductor y el extremo de la varilla dentro de la abrazadera y gire el tornillo en la abrazadera para presionarlos juntos de forma segura.

Conecte el conductor de tierra a la barra de bornes de tierra del Centro de Carga o Panel Eléctrico.

El borne de tierra es donde se conectan todos los cables de tierra en el panel eléctrico. Para realizar la conexión, deslice el extremo del conductor de conexión a tierra a través de uno de los orificios del Borne de la Barra y apriete el tornillo en ese orificio hasta que sujete el cable con mucha fuerza.
  • Los cables de tierra se conectarán a la barra de bornes de tierra y los cables neutros se conectarán a la barra de neutro.
  • Debe tener mucho cuidado al realizar cualquier trabajo en un panel eléctrico.  Asegúrese de que sus dedos, herramientas y el conductor del electrodo de conexión a tierra no hagan contacto con las barras energizadas en el panel, que se encuentran detrás de los disyuntores o interruptores termo magnéticos.


CIRCUITOS ELÉCTRICOS DERIVADOS DENTRO DENTRO DE UNA VIVIENDA.


CIRCUITOS ELÉCTRICOS DERIVADOS EN UNA VIVIENDA.

Definición

Un circuito eléctrico residencial es un trayecto, un recorrido establecido con anticipación, un medio, un camino completo, una interconexión de componentes por donde se transporta, fluye o circula corriente eléctrica desde un punto a otro a través de por lo menos una trayectoria cerrada o circuito cerrado, o bien, sin que no haya nada que interrumpa el flujo y pueda hacer su recorrido desde el inicio hasta el final del circuito y que la energía eléctrica ingrese al circuito por un lado (cable de línea o fase) y salga por el otro lado (cable neutro).

En una Vivienda, cada Dispositivo de Protección Termo Magnético o Breaker, es un Circuito Eléctrico.

Componentes de un circuito

Para que un circuito pueda funcionar necesita de una fuente de alimentación, la que puede ser una pila o batería, un generador, o bien, el suplidor o compañía eléctrica.

También, un circuito necesita medios por donde pueda transportarse la energía eléctrica, los cables o conductores eléctricos.

En una vivienda con 110 voltios la energía eléctrica ingresa y sale de su interior por dos cables, ingresa por el cable de fase y sale por el cable neutro.

En el caso de 220 voltios de tres cables la energía ingresa por los dos cables de fase y sale por el cable neutro, de esta manera se cierra el circuito de la vivienda.

Cabe mencionar, que mientras el circuito de la vivienda esté abierto solo habra energía eléctrica en el cable de fase y el cable neutro no estará energizado.

Además, un circuito eléctrico para que pueda funcionar correctamente necesita de dispositivos interruptores que abran (circuito abierto) y cierren el circuito (circuito cerrado), que normalmente encontramos en las viviendas, como Breakers, Apagadores de Luces y Tomacorrientes.

A su vez, un circuito eléctrico necesita de elementos receptores que transforman la energía eléctrica que les llega en otro tipo de energía. Por ejemplo las bombillas, focos, luces, lámparas que transforman la energía eléctrica en luminosa o luz, los radiadores en calor, los motores en movimiento, los artefactos electrodomesticos, etc.

CIRCUITOS DENTRO DE UNA VIVIENDA

CIRCUITO DE LA FUENTE DE ALIMENTACIÓN O ACOMETIDA

La construcción del circuito de la fuente de alimentación o acometida es la que se hace o se lleva desde la parte externa del techo hasta el Centro de Carga o Panel Eléctrico, con los componentes siguientes:
  1. Tubo con mufa. Es un tubo tipo mástil que sobresale de la parte externa del techo al estilo periscopio y llega hasta el Centro de Carga, Panel Eléctrico o Caja de Breakers.  Por lo general, para la instalación de este tubo se perfora la lámina del techo a medida, se corta el tubo a la medida o largo deseado, se ubica el tubo, se fija a la estructura por donde baja el tubo y por último se fija al Centro de Carga.  El diámetro del tubo dependerá de la cantidad de cables o conductores dentro del tubo.
  2. Conductores o Cables.   Por lo general, para una vivienda típica se usan cables calibre # 8.  El resultado del calculo del Censo de Carga nos permite saber si necesitaremos cables de mayor calibre.  Se introducen los cables dentro del tubo y por ambos lados se deja una cantidad suficiente de cables.  Con los cables que sobre salen de la Mufa la Distribuidora o Compañía Eléctrica hará los empalmes con los cables de la Red Eléctrica Comercial (Es responsabilidad de la Compañía Eléctrica hacer esta conexión).  Los Cables que bajan al Centro de Carga o Panel Eléctrico se conectan, el de Fase en su polo y el cable neutro en la barra de neutro. El cable de Fase se puede conectar directamente a un Interrumptor Principal o Main.
  3. Sistema de Protección.  Un Breaker Principal se instala para protección de toda la vivienda.  Con el Breaker Principal se abre o se cierra (se interrumpe) el fluido en toda la instalación, ya sea, cuando el dispositivo haga la función de Protección, como cuando necesitemos interrumpir manualmente el fluido. Hasta aquí, el primer circuito ya está listo!!!!!!.
CIRCUITO DE LUCES O ILUMINACIÓN

Un circuito de luces o iluminación está integrado por los componentes siguientes:
  • Un Breaker, instalado en el Centro de Carga
  • Canalización.
  • Cables
  • Apagadores o interruptores
  • Sockets
  • Lámparas, luces, bujías
Un Censo de Carga es necesario para calcular el amperaje que circulará por el circuito, con dicho resultado sabremos la capacidad del Breaker, capacidad de los Cables, Diametro de la Canalización, apagadores y luminarias.

Un circuito solo soportará la capacidad máxima de amperaje que demanden sus receptores, bujías, lámparas, etc.

Un circuito de iluminación puede construirse para una única luz, para varias luces o para toda la vivienda.

Un circuito de iluminación también podrá construirse mixto, incluyendo tomacorrientes.

Se debe hacer lo siguiente:

La Canalización.  La tubería debe llevarse hasta el o los puntos donde se desea hacer uso de las luminarias.  Para instalar un punto de luz es necesario saber donde se ubicará el interruptor con el que se apagará y encenderá la luz

Usa un Circuito Individual para las luces.

CIRCUITO DE TOMACORRIENTES O DE FUERZA

Un circuito de Tomacorrientes está integrado por los componentes siguientes:
  • Un Breaker, instalado en el Centro de Carga
  • Canalización.
  • Cables
  • Tomacorrientes
Un Censo de Carga es necesario para calcular el amperaje que circulará por el circuito, con dicho resultado sabremos la capacidad del Breaker, capacidad de los Cables, Diametro de la Canalización, apagadores y luminarias.

Un circuito solo soportará la capacidad máxima de amperaje que demanden sus receptores: lavadora, refrigerador, TV, Pc, etc.

Un circuito de fuerza puede construirse para un único receptor, para varias receptores o para todos los receptores de la vivienda.

Un circuito de tomacorriente también podrá construirse mixto, incluyendo luces.

Se debe hacer lo siguiente:

La Canalización.  La tubería debe llevarse hasta el o los puntos donde se desea hacer uso de los receptores.  Para instalar un punto de fuerza es necesario saber donde se ubicará el tomacorriente.

Usa un Circuito Individual para tomacorrientes de uso general.

Usa un Circuito Individual para tu Lavadora.

Usa un Circuito Individual para tu Refrigeradora.

Usa un Circuito Individual para tu Aire Acondicionado.

O bien, atiende las recomendaciones de un Electricista Calificado.

CIRCUITOS EN PARALELO

Un circuito en paralelo es aquel en el que la corriente eléctrica se distribuye en diversas ramificaciones a través del montaje de la instalación y los elementos o terminales se conectan entre iguales: positivo con positivo (fase) y negativo con negativo (neutro).

De este modo, el voltaje en cada elemento paralelo es exactamente el mismo a lo largo de toda la configuración de la instalación eléctrica.

Así mismo, el circuito en paralelo tiene dos o más caminos o trayectos independientes desde la fuente de alimentación de energía eléctrica, pasando a través de cada elemento del circuito, hasta regresar de nuevo a la fuente de alimentación de energía eléctrica.

El circuito en paralelo trae como ventaja el consumo uniforme de las baterías que conforman el circuito, con lo cual la vida útil de cada una de las baterías debería ser considerablemente mayor.

Si alguno de los nodos del circuito es desincorporado, se daña o se funde algunos de los componentes, el resto del circuito seguirá funcionando con las ramificaciones conectadas que permanezcan conectadas.
A su vez, la conexión en paralelo facilita el accionamiento o desconexión independiente de cada ramal del circuito, sin que eso afecte necesariamente al resto del montaje.
Todas las aplicaciones domésticas, como los circuitos internos de una lavadora o del sistema de calefacción, son precisamente circuitos en paralelo.
Los sistemas de iluminación residenciales también están conectados en paralelo.  Es por esto que si tenemos varios bombillos dentro de una luminaria y uno se quema y deja el ramal fuera de servicio, los otros bombillos pueden mantener su operación.
Las conexiones en paralelo permiten tener conectados varios enchufes de manera independiente, con lo cual los usuarios pueden elegir qué conectar y que no, ya que es necesario que todas las aplicaciones estén encendidas en simultáneo.
Los circuitos en paralelo son ideales para aplicaciones domésticas y residenciales, ya que mantienen el nivel de tensión entre todos los nodos del circuito.
De este modo se garantiza que los equipos que trabajan a una tensión específica (110 V – 220 V) tengan el nivel de tensión que requieren para operar satisfactoriamente.
CIRCUITOS EN SERIE

Un circuito en serie es aquel en la cual la conexión de los elementos se realiza uno seguido del otro, es decir, en secuencia.
El terminal de salida de un elemento (negativo) se une al terminal de entrada del siguiente componente (positivo).

En el circuito en serie se van registrando caídas de tensión y consumos de corriente dependiendo de las demandas de energía de los componentes conectados.

Es decir, el voltaje total es igual  la suma de los voltajes de los elementos o componentes individuales.

Los componentes del circuito son independientes entre sí.

Por ejemplo, si el circuito incluye la conexión de algún interruptor y este se abre, automáticamente la corriente deja de circular a través de todo circuito, independientemente de cuál haya sido el punto de desconexión.

Lo mismo sucede si uno de los elementos se avería durante su operación. Si un componente se funde, se daña o se desconecta, entonces el circuito se abrirá en ese punto y la corriente dejará de circular por todo el circuito.

Además, la naturaleza del circuito implica que todos los componentes se conectan o desconectan simultáneamente.

Es decir, o el circuito está abierto (y por ende, todos los componentes desconectados) o el circuito está cerrado (y en consecuencia, todos los componentes están conectados).

Los circuitos en serie se presentan en diversas configuraciones en la cotidianidad, forman parte intrínseca del día a día.
Un ejemplo palpable de ello son las luces de navidad, en cuyo montaje el alimentador viene dado por el toma corriente (fuente de poder), seguido por los conductores y pasando a través de las bombillas (resistencias).
Así mismo, al conectar las baterías dentro de una linterna las pilas se conectan en serie, es decir, una tras de otra conectando alternadamente los polos positivo y negativo de cada batería. De este modo, el voltaje total de la batería resulta de la suma de los voltajes de todas las pilas.
Usa materiales certificados (tubos, cables, cajas, conectores, uniones, apagadores, tomacorrientes, lámparas, breakers, etc.)
