domingo, 19 de marzo de 2017

CABLE TSJ: CUANDO USARLO, MUCHO CUIDADO!!!

CABLE TSJ: CUANDO USARLO

Ver informacion tecnica de fabrica: FICHA TECNICA CABLE TSJ (MUCHO CUIDADO)

Descripción

Multiconductores eléctricos flexibles, formados por cordones de hilos de cobre suave trenzados en haz. Los conductores tienen un aislamiento termoplástico de Cloruro de Polivinilo (PVC) y una cubierta de Nylon. Adicionalmente, todo el conjunto está protegido por una cubierta externa de material termoplástico de Cloruro de Polivinilo (PVC).

Especificaciones

  • Los conductores TSJ están respaldados por las siguientes normas:
  • ASTM B3 y B174
  • UL-62
  • Normas internas de fabricación y diseño de PHELPS DODGE CENTROAMERICA.
Principales Aplicaciones (MUCHO OJO TENER CUIDADO QUE SOLO TE LO INSTALEN PARA CUALQUIERA DE LAS CINCO DESCRIPCIONES)
El TSJ es ampliamente utilizado en las siguientes aplicaciones:

  1. Alambrado de electrodomésticos de bajo consumo, herramientas
  2. y lámparas portátiles.
  3. Sistemas de iluminación, cuando se requiera alimentar luminarias suspendidas.
  4. Extensiones eléctricas portátiles.
  5. Como parte de un sistema temporal de alambrado.

Usos No Permitidos (SI TU ELECTRICISTA TE DICE QUE SE PUEDE USAR PARA LO QUE SE ENLISTA A CONTINUACION, MANDALO A LEER EL CODIGO DE INSTALACIONES ELECTRICAS DE NICARAGUA O EL NEC O BUSCA OTRO TECNICO)

  1. No pueden ser usados para sustituir el alambrado fijo en edificaciones, como en toma corrientes, apagadores, etc.
  2. No debe quedar escondido en paredes, pisos o cielo rasos.
  3. Para más detalles favor referirse al artículo 400-7 y 400-8 del NEC.

Características

Voltaje máximo de operación 600 voltios.

Se fabrica en formaciones dúplex, tríplex y cuádruplex, en calibres que van desde el 20 AWG hasta el 6 AWG.

Diseñado para operar a una temperatura máxima en el conductor de 60°C, en ambientes secos, húmedos y mojados.

La cubierta de Nylon de los conductores, protege contra los agentes químicos y los derivados del petróleo.

La cubierta externa, de color negro, es resistente a los rayos ultravioleta de la luz solar (UV), por lo que el producto puede ser utilizado a la intemperie.

domingo, 12 de marzo de 2017

COMO HACER UN CENSO GENERAL DE CARGA ELECTRICA DE CASA O NEGOCIO

COMO HACER UN CENSO GENERAL DE CARGA ELECTRICA DE CASA O NEGOCIO

Para trabajar un proyecto de una nueva instalacion electrica o cambio del sistema en una existente es necesario saber cuanto sera (o es actualmente la carga instalada) el consumo electrico previsto contando con el total de artefactos que seran usados en la vivienda o negocio.


Asi mismo, un censo general de carga se puede usar para ahorrar en el consumo eléctrico ya sea en casa, oficina o empresa.  Con el podremos saber cuánto consume cada aparato eléctrico y cuanto puede aportar a nuestro recibo de energía eléctrica.

Para hacer un censo de carga, es necesario hacer un listado de cada aparato eléctrico y su potencia eléctrica, la cual normalmente viene expresada en watts (W) o amperes (A) y la podremos encontrar en los datos de placa que cada equipo eléctrico, ver más abajo placas.


Tomar en cuenta que nuestro medidor registra el consumo eléctrico en Kilowatts hora, por lo que necesitamos dividir entre 1,000 los watts que indica nuestro equipo eléctrico.

Esta labor se puede hacer de tres maneras diferentes:

Por placa de características o de identificación: En la parte de atrás de los equipos o en uno de los extremos o esquinas se encuentra una plaqueta donde están registradas las características del equipo y entre ellas los datos eléctricos, voltios (V), amperios (A), caballos de fuerza (H.P.) y factor de potencia ó coseno Φ o directamente los kW.  Ver más abajo ejemplo de placas.


Por medición de tensión y corriente: En el supuesto caso de no tener la placa de características o de identificacion, este cubierta con pintura o no este en un lugar accesible, se mide con la pinza voltiamperimetrica los voltios y los amperios por cada fase.  Estos datos se tienen en cuenta para convertirlos en kW más adelante.

Por tablas establecidas: También se llaman tablas predeterminadas, y son aquellas que los reguladores han establecido por electrodoméstico o por equipo eléctrico.   Ver tabla aplicable a la Republica de Nicaragua: TABLA DE CONSUMO PARA ARTEFACTOS ELECTRICOS EMITIDA POR LA REPUBLICA DE NICARAGUA

Los censos de carga se utilizan para tres fines:
  • Para diseños y cálculos de acometidas, medidores, parciales y protecciones y los circuitos de iluminación y fuerza.
  • Cuando necesitamos el servicio para un inmueble, con los kW que se requieren en iluminación y fuerza, solicitamos la carga que se requiere a la comercializadora de energía.
  • El tercer uso es para estimar consumos que nos sean útiles en la vivienda o en la oficina para seleccionar las cuentas que se deben revisar para recuperar pérdidas y en el terreno también como herramienta de análisis en la detección de pérdidas y en la atención de reclamos por alto consumo.

FÓRMULAS ELÉCTRICAS PARA CALCULAR

FÓRMULAS DE LA LEY DE OHM
VOLTIOS = RESISTENCIA X AMPERIOS

RESISTENCIA = VOLTIOS / AMPERAJE

AMPERAJE = VOLTIOS / RESISTENCIA

FÓRMULAS DE LA LEY DE WATTS
WATTS = AMPERIOS X VOLTIOS

AMPERIOS = WATTS / VOLTIOS

VOLTIOS = WATTS / AMPERIOS

Abajo puedes ver algunas placas de identificacion:
Vamos a calcular los Kwh y Amperaje para el electrodoméstico anterior:

Podemos ver que la placa tiene impreso 12 W (watts), calculemos los KiloWatts/hora (Kwh):

Para calcular Watts, Amperios y Voltios,  usaremos la fórmula siguiente:

12 W ÷ 1,000 = 0.012 Kwh

Para calcular los amperios, calculamos

12 W ÷ 127 = 0.0944 amperios.

Si este artefacto solamente lo usamos 5 (cinco) horas diarias, entonces hacemos el cálculo siguiente:

0.012 Kwh × 5 horas = 0.06 Kwh/día.

Entonces, para calcular el consumo mensual, hacemos el cálculo siguiente:

0.06 Kwh/día x 30 días = 1.8 Kwh/mes.
Debemos considerar que todos los aparatos eléctricos pueden variar su consumo dependiendo del estado en el que se encuentre y las condiciones en las que operan, si está en mal estado o muy viejo trabaja más que uno nuevo y por lo tanto va consumir mucho más que lo que indica su dato de placa.
Ahora calculemos los Kwh y Amperaje para el electrodoméstico anterior:

Podemos ver que la placa tiene impreso 60 W (watts), calculemos los KiloWatts/hora (Kwh):

60 W ÷ 1,000 = 0.06 Kwh

Para calcular los amperios, calculamos

60 W ÷ 127 = 0.4724 amperios.

Si este artefacto solamente lo usamos 5 (cinco) horas diarias, entonces hacemos el cálculo siguiente:

0.06 Kwh × 5 horas = 0.3 Kwh/día.

Entonces, para calcular el consumo mensual, hacemos el cálculo siguiente:

0.3 Kwh/día x 30 días = 9 Kwh/mes.

Debemos considerar que todos los aparatos eléctricos pueden variar su consumo dependiendo del estado en el que se encuentre y las condiciones en las que operan, si está en mal estado o muy viejo trabaja más que uno nuevo y por lo tanto va consumir mucho más que lo que indica su dato de placa.
Podemos ver que la placa en este caso es diferente a los anteriores, tiene impreso 6.5 A (Amperios), calculemos los KiloWatts/hora (Kwh):

Para saber Watts desde Amperios, haremos el cálculo siguiente:

6.5 A x 127 voltios = 825.8 Watts

Ahora,  haremos cálculo para saber los Kwh:

825.8 W ÷ 1,000 = 0.8255 Kwh

Para calcular los amperios, calculamos

825.8 W ÷ 127 = 6.5 amperios.

Si este artefacto solamente lo usamos 5 (cinco) horas diarias, entonces hacemos el cálculo siguiente:

0.8255 Kwh × 5 horas = 4.1275 Kwh/día.

Entonces, para calcular el consumo mensual, hacemos el cálculo siguiente:

4.1275 Kwh/día x 30 días = 123.82 Kwh/mes.

Debemos considerar que todos los aparatos eléctricos pueden variar su consumo dependiendo del estado en el que se encuentre y las condiciones en las que operan, si está en mal estado o muy viejo trabaja más que uno nuevo y por lo tanto va consumir mucho más que lo que indica su dato de placa.

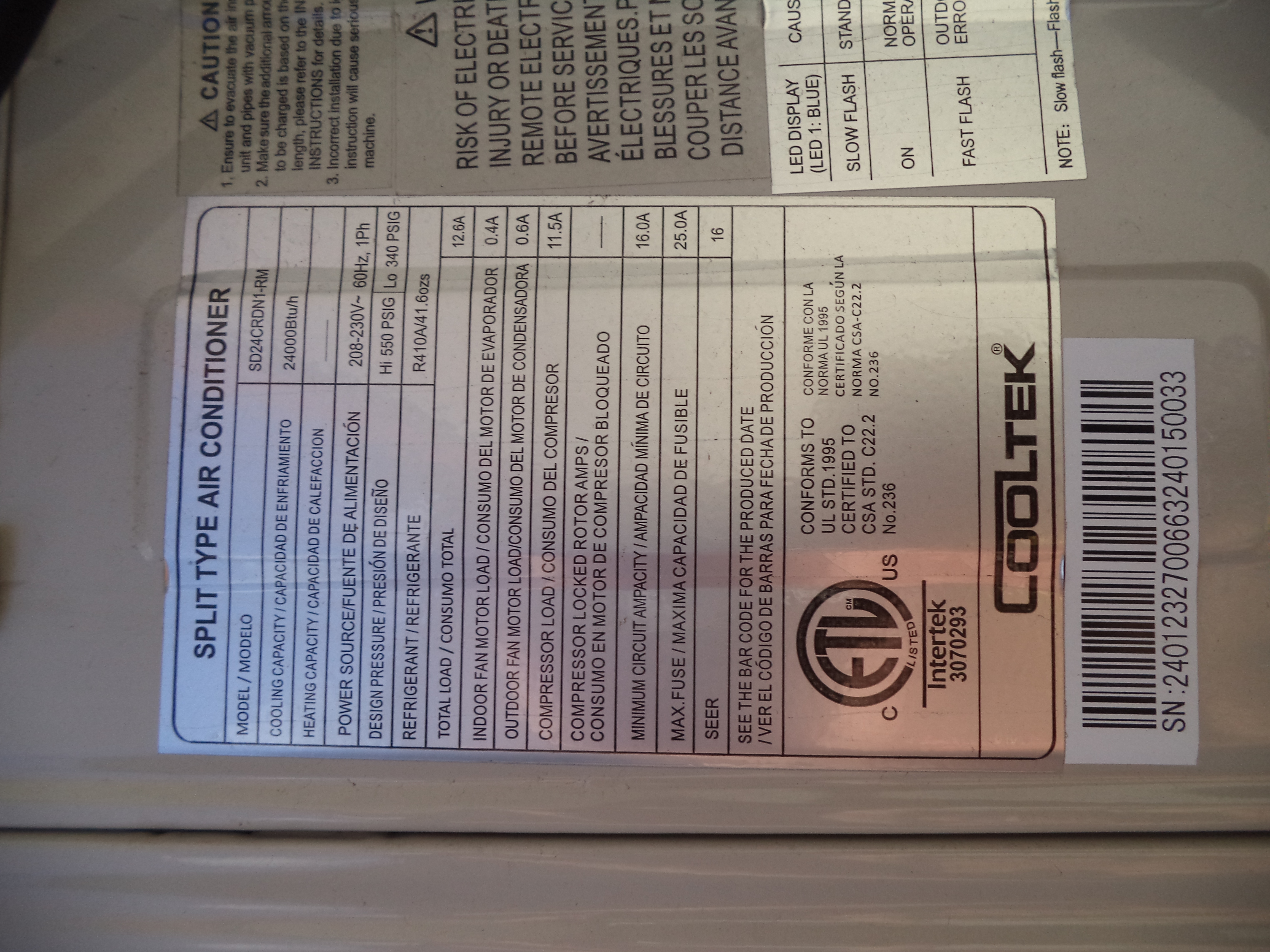

Ahora calculemos este otro, los Kwh y Amperaje para un Aire Acondicionado de 12.6 Amperios:

Para saber Watts desde Amperios, haremos el cálculo siguiente:

12.6 A x 220 voltios = 2,772 Watts

Ahora,  haremos cálculo para saber los Kwh:

2,772 W ÷ 1,000 = 2.772 Kwh

Para calcular los amperios, calculamos

2.772 W ÷ 220 = 12.6 amperios.

Si este artefacto solamente lo usamos 5 (cinco) horas diarias, entonces hacemos el cálculo siguiente:

2.772 Kwh × 5 horas = 13.86 Kwh/día.

Entonces, para calcular el consumo mensual, hacemos el cálculo siguiente:

13.86 Kwh/día x 30 días = 415.8 Kwh/mes.

Debemos considerar que todos los aparatos eléctricos pueden variar su consumo dependiendo del estado en el que se encuentre y las condiciones en las que operan, si está en mal estado o muy viejo trabaja más que uno nuevo y por lo tanto va consumir mucho más que lo que indica su dato de placa.

Aquí un ejemplo de como se hace un Censo de Carga:
